Przerobienie silnika trójfazowego na jednofazowy może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i narzędziami, można to zrobić bez większych problemów. Istnieją trzy główne metody tej konwersji: połączenie w gwiazdę, połączenie w trójkąt oraz wykorzystanie kondensatora. Wybór metody zależy od specyfiki silnika, jego mocy oraz przeznaczenia. W niniejszym artykule przedstawimy szczegółowe instrukcje, jak bezpiecznie przeprowadzić tę przeróbkę, aby uniknąć ryzyka uszkodzenia silnika.
Każda z metod ma swoje zalety i wady, które warto rozważyć przed podjęciem decyzji. Kluczowe jest również zachowanie zasad bezpieczeństwa oraz odpowiednie przygotowanie narzędzi i materiałów. Dzięki temu proces konwersji będzie nie tylko efektywny, ale także bezpieczny.
Kluczowe informacje:
- Trzy główne metody przeróbki to połączenie w gwiazdę, połączenie w trójkąt i wykorzystanie kondensatora.
- Połączenie w gwiazdę jest najprostsze, ale zmniejsza moc wyjściową o około 30%.
- Połączenie w trójkąt pozwala zachować do 80% mocy, ale wymaga większej uwagi na temperaturę silnika.
- Wykorzystanie kondensatora umożliwia lepszy moment rozruchowy, ale wymaga precyzyjnego doboru pojemności.
- Bezpieczeństwo jest kluczowe – należy zawsze odłączać zasilanie i stosować odpowiednie zabezpieczenia.
- Dokładna identyfikacja końcówek uzwojeń silnika jest niezbędna do prawidłowego podłączenia.
Jak przerobić silnik trójfazowy na jednofazowy krok po kroku
Przerobienie silnika trójfazowego na jednofazowy to proces, który można przeprowadzić na kilka sposobów. Każda z metod ma swoje unikalne zalety i wady, dlatego ważne jest, aby dobrze zrozumieć, która z nich najlepiej odpowiada Twoim potrzebom. W szczególności, wybór metody zależy od mocy silnika, jego przeznaczenia oraz dostępnych narzędzi. W tym artykule omówimy trzy główne metody konwersji: połączenie w gwiazdę, połączenie w trójkąt oraz wykorzystanie kondensatora. Każda z tych metod ma swoje specyficzne zastosowania i wymaga różnych poziomów umiejętności i zasobów.
Warto również zauważyć, że konwersja silnika trójfazowego na jednofazowy może przynieść korzyści w postaci zwiększonej elastyczności w zastosowaniach domowych i przemysłowych. Dzięki tej przeróbce można używać silników trójfazowych w miejscach, gdzie dostępne jest tylko zasilanie jednofazowe. W kolejnych częściach artykułu przyjrzymy się szczegółowo każdej z metod, aby pomóc Ci podjąć najlepszą decyzję.
Wybór metody przeróbki silnika trójfazowego na jednofazowy
Wybór odpowiedniej metody przeróbki silnika trójfazowego na jednofazowy jest kluczowy dla sukcesu całego procesu. Podczas podejmowania decyzji warto wziąć pod uwagę kilka istotnych czynników. Przede wszystkim, należy zwrócić uwagę na moc silnika oraz jego przeznaczenie. Niektóre metody mogą być bardziej odpowiednie dla silników o niższej mocy, podczas gdy inne lepiej sprawdzą się w przypadku silników o większej mocy. Dodatkowo, dostępność narzędzi oraz umiejętności techniczne osoby przeprowadzającej przeróbkę również mają znaczenie.
- Moc silnika – upewnij się, że wybrana metoda jest odpowiednia dla mocy Twojego silnika.
- Przeznaczenie silnika – zastanów się, do jakich zadań będzie używany silnik po przeróbce.
- Dostępność narzędzi – sprawdź, czy masz wszystkie potrzebne narzędzia do wykonania przeróbki.
Przygotowanie narzędzi i materiałów do przeróbki silnika
Przygotowanie odpowiednich narzędzi i materiałów jest kluczowym krokiem przed przystąpieniem do przeróbki silnika trójfazowego. Właściwe narzędzia zapewnią nie tylko efektywność pracy, ale także bezpieczeństwo podczas całego procesu. Do najważniejszych narzędzi, które będą potrzebne, należą: miernik napięcia, wkrętaki, szczypce oraz elementy do wykonania połączeń elektrycznych. Pamiętaj, aby przed rozpoczęciem przeróbki upewnić się, że wszystkie narzędzia są w dobrym stanie i gotowe do użycia.| Narzędzie | Specyfikacja |
| Miernik napięcia | Umożliwia pomiar napięcia w obwodzie, niezbędny do sprawdzenia poprawności połączeń. |
| Wkrętaki | Przydatne do montażu i demontażu elementów silnika. |
| Szczypce | Ułatwiają manipulację przewodami i innymi małymi elementami. |
Bezpieczne połączenia elektryczne przy przeróbce silnika
Bezpieczeństwo podczas przeróbki silnika trójfazowego na jednofazowy jest kluczowe. Przestrzeganie zasad bezpieczeństwa pomoże uniknąć niebezpiecznych sytuacji, takich jak porażenie prądem lub uszkodzenie silnika. Przed przystąpieniem do pracy, zawsze należy upewnić się, że zasilanie jest odłączone. Dobrą praktyką jest również używanie miernika napięcia, aby potwierdzić, że w obwodzie nie płynie prąd. Warto także pracować w dobrze oświetlonym miejscu, aby móc dokładnie widzieć wszystkie elementy, z którymi się pracuje.
Ważne jest, aby znać zasady dotyczące połączeń elektrycznych. Każde połączenie powinno być starannie wykonane i odpowiednio izolowane, aby zapobiec zwarciom i innym problemom elektrycznym. Używanie wysokiej jakości materiałów, takich jak przewody i złączki, jest niezbędne dla zapewnienia trwałości i bezpieczeństwa połączeń. W przypadku braku doświadczenia, zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który pomoże przeprowadzić przeróbkę w sposób bezpieczny i skuteczny.
Kluczowe zasady bezpieczeństwa podczas pracy z elektrycznością
Podczas pracy z elektrycznością, przestrzeganie kluczowych zasad bezpieczeństwa jest niezbędne. Przede wszystkim, zawsze odłączaj zasilanie przed rozpoczęciem jakichkolwiek prac. Używanie odpowiednich narzędzi ochronnych, takich jak rękawice i okulary ochronne, może znacząco zwiększyć bezpieczeństwo. Należy również unikać pracy w wilgotnych warunkach, ponieważ zwiększa to ryzyko porażenia prądem. Dobrze jest mieć pod ręką gaśnicę, aby w razie potrzeby szybko zareagować na ewentualne pożary związane z elektrycznością.
- Odłącz zasilanie przed rozpoczęciem pracy.
- Używaj narzędzi ochronnych, takich jak rękawice i okulary.
- Pracuj w suchym, dobrze oświetlonym miejscu.

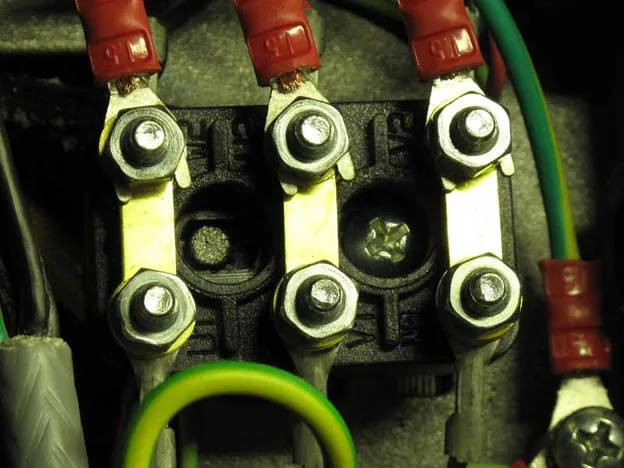

Jak poprawnie identyfikować końcówki uzwojeń silnika
Identyfikacja końcówek uzwojeń silnika jest kluczowa dla prawidłowego podłączenia. Aby to zrobić, warto skorzystać z dokumentacji technicznej silnika, która zazwyczaj zawiera schematy połączeń. W przypadku braku dokumentacji, można użyć miernika do pomiaru oporności między końcówkami, co pomoże w określeniu, które z nich są ze sobą połączone. Używanie kolorowych przewodów do oznaczania końcówek ułatwi późniejsze podłączenie i zmniejszy ryzyko pomyłek.
Metody przeróbki silnika trójfazowego na jednofazowy
Przerobienie silnika trójfazowego na jednofazowy można wykonać na kilka sposobów, z których każdy ma swoje specyficzne zastosowania, zalety i wady. Wśród najpopularniejszych metod znajdują się: połączenie w gwiazdę, połączenie w trójkąt oraz wykorzystanie kondensatora. W tej sekcji szczegółowo omówimy każdą z tych metod, aby pomóc w dokonaniu świadomego wyboru. Warto zwrócić uwagę na to, że wybór metody zależy od mocy silnika oraz jego przeznaczenia. Każda z metod ma swoje unikalne wymagania i ograniczenia, które należy wziąć pod uwagę przed przystąpieniem do przeróbki.
Najpierw przyjrzymy się metodzie połączenia w gwiazdę, która jest najprostsza i najczęściej stosowana w przypadku silników o małej mocy. Następnie omówimy połączenie w trójkąt, które pozwala na zachowanie większej części mocy silnika. Na końcu zaprezentujemy metodę wykorzystania kondensatora, która jest szczególnie przydatna w przypadku silników wymagających lepszego momentu rozruchowego. Każda z tych metod ma swoje zastosowanie, a ich wybór powinien być dostosowany do konkretnych potrzeb użytkownika.
Połączenie w gwiazdę: Zalety i wady tej metody
Metoda połączenia w gwiazdę polega na łączeniu końcówek uzwojeń U2, V2 i W2 w jednym punkcie, a następnie podłączeniu fazy do U1 oraz przewodu neutralnego do V1 i W1. Jest to najprostsza i najbezpieczniejsza metoda, która zmniejsza moc wyjściową o około 30%. Dzięki tej metodzie uzyskuje się równomierne rozłożenie obciążenia, co jest korzystne dla silników o małej mocy. Połączenie w gwiazdę wymaga minimalnej ingerencji w silnik, co czyni je łatwym do wykonania nawet dla osób z ograniczonym doświadczeniem w elektryce.
Metoda ta jest szczególnie odpowiednia dla zastosowań domowych, gdzie silniki są używane do napędzania mniejszych urządzeń. Należy jednak pamiętać, że zmniejszenie mocy wyjściowej może być ograniczeniem w przypadku bardziej wymagających aplikacji. W takich sytuacjach warto rozważyć inne metody, które mogą lepiej odpowiadać potrzebom użytkownika.
Połączenie w trójkąt: Jak to zrobić i co warto wiedzieć
Połączenie w trójkąt to metoda, która pozwala na zachowanie większej części mocy silnika, sięgającej nawet 80% oryginalnej. W tej metodzie końcówki uzwojeń są łączone parami: U1 z W2, V1 z U2 oraz W1 z V2. Następnie fazę podłącza się do punktu połączenia U1-W2, a neutralny do punktu V1-U2. Ta metoda zwiększa pobór prądu, co może prowadzić do przegrzewania silnika, dlatego ważne jest zapewnienie odpowiedniego zabezpieczenia termicznego.Połączenie w trójkąt jest zalecane w sytuacjach, gdy silnik musi pracować z większym obciążeniem. Dzięki tej metodzie można uzyskać lepsze parametry pracy silnika, co czyni ją bardziej odpowiednią dla zastosowań przemysłowych. Warto jednak pamiętać, że wymaga ona większej staranności w wykonaniu połączeń oraz monitorowania stanu silnika, aby uniknąć potencjalnych problemów związanych z przegrzewaniem.
| Metoda | Zalety | Wady |
| Połączenie w gwiazdę | Prosta i bezpieczna, minimalna ingerencja w silnik | Zmniejszenie mocy wyjściowej o około 30% |
| Połączenie w trójkąt | Większa moc wyjściowa, lepsze parametry pracy | Większy pobór prądu, ryzyko przegrzewania |
| Wykorzystanie kondensatora | Lepszy moment rozruchowy, możliwość dostosowania do różnych zastosowań | Wymaga precyzyjnego doboru pojemności, regularna kontrola stanu kondensatora |

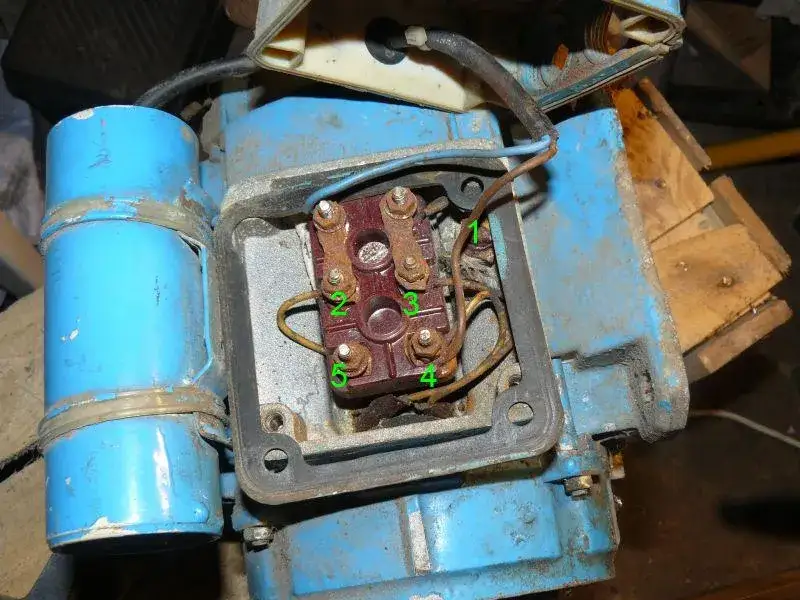

Wykorzystanie kondensatora: Jak zwiększyć moment rozruchowy
Wykorzystanie kondensatora jest jedną z efektywnych metod przeróbki silnika trójfazowego na jednofazowy. Kondensator działa jako źródło sztucznej fazy, co pozwala na uzyskanie lepszego momentu rozruchowego, a także stabilizacji pracy silnika. Podczas konwersji kondensator powinien być podłączony równolegle do jednego z uzwojeń pomocniczych. Ważne jest, aby dobrać odpowiednią pojemność kondensatora, co można obliczyć na podstawie wzoru: $$C_B = 70 \times P$$ [kW], gdzie $$C_B$$ to pojemność w mikrofaradach, a $$P$$ to moc silnika w kilowatach. Alternatywnie, można użyć wzoru $$C_B = 0.7 \times P$$ [kW] jako orientacyjnej wartości.
Odpowiednio dobrany kondensator nie tylko zwiększa moment rozruchowy, ale także poprawia wydajność silnika podczas pracy. Należy jednak pamiętać, że kondensator powinien mieć napięcie przebicia co najmniej 400 V, aby zapewnić bezpieczeństwo i niezawodność działania. Regularna kontrola stanu kondensatora jest kluczowa, aby uniknąć problemów związanych z jego uszkodzeniem. W przypadku braku doświadczenia, warto skonsultować się z profesjonalistą, aby prawidłowo dobrać kondensator do konkretnego silnika.Potencjalne ryzyka i jak ich unikać podczas przeróbki
Podczas przeróbki silnika trójfazowego na jednofazowy istnieje kilka potencjalnych ryzyk, które należy mieć na uwadze. Nieprawidłowe połączenia elektryczne mogą prowadzić do zwarć, przegrzewania się silnika lub jego uszkodzenia. Ważne jest, aby przed przystąpieniem do przeróbki upewnić się, że wszystkie elementy są w dobrym stanie i odpowiednio zabezpieczone. Należy również unikać pracy w wilgotnych warunkach, które mogą zwiększyć ryzyko porażenia prądem. W przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Innym problemem, który może wystąpić, jest niewłaściwe dobranie pojemności kondensatora. Zbyt mała pojemność może prowadzić do słabego momentu rozruchowego, podczas gdy zbyt duża może spowodować przegrzewanie się silnika. Regularne monitorowanie stanu kondensatora oraz jego wymiana w razie potrzeby są kluczowe dla zapewnienia prawidłowego działania silnika. Dobrze jest również zainwestować w wysokiej jakości komponenty, aby zminimalizować ryzyko awarii.
Jakie problemy mogą wystąpić przy przeróbce silnika
Podczas przeróbki silnika trójfazowego na jednofazowy mogą wystąpić różne problemy, które warto znać. Jednym z najczęstszych problemów jest przegrzewanie się silnika, co może być spowodowane niewłaściwym doborem metody przeróbki lub brakiem odpowiednich zabezpieczeń. Innym problemem mogą być niewłaściwe połączenia, które prowadzą do zwarć lub uszkodzeń komponentów. Ponadto, zbyt mała pojemność kondensatora może skutkować słabym momentem rozruchowym, co utrudnia uruchomienie silnika. Regularne kontrole i odpowiednie przygotowanie są kluczowe, aby zminimalizować te ryzyka.
- Przegrzewanie silnika z powodu niewłaściwego doboru metody przeróbki.
- Niewłaściwe połączenia elektryczne prowadzące do zwarć.
- Zbyt mała pojemność kondensatora skutkująca słabym momentem rozruchowym.
Jak zabezpieczyć silnik przed przegrzewaniem się
Aby zabezpieczyć silnik przed przegrzewaniem się po przeróbce, warto zastosować kilka skutecznych metod chłodzenia. Właściwe chłodzenie jest kluczowe dla długowieczności i wydajności silnika. Jednym z podstawowych sposobów jest zapewnienie odpowiedniej wentylacji wokół silnika. Umożliwia to swobodny przepływ powietrza, co pomaga w odprowadzaniu ciepła. Warto także rozważyć zainstalowanie dodatkowych wentylatorów, które mogą zwiększyć efektywność chłodzenia, szczególnie w przypadku intensywnego użytkowania silnika.
Kolejnym sposobem na zapobieganie przegrzewaniu jest kontrola obciążenia silnika. Unikaj przeciążania silnika, ponieważ zbyt duże obciążenie prowadzi do wzrostu temperatury. Regularne monitorowanie stanu silnika oraz jego pracy pozwala na wczesne wykrycie problemów i podjęcie odpowiednich działań. Dobrą praktyką jest również stosowanie czujników temperatury, które mogą informować o zbyt wysokiej temperaturze pracy, co pozwala na szybką reakcję i uniknięcie uszkodzeń silnika.
Diagnostyka i rozwiązywanie problemów po przeróbce silnika
Po przeróbce silnika trójfazowego na jednofazowy, ważne jest, aby regularnie diagnozować jego stan i ewentualne problemy. Jednym z kluczowych kroków w diagnostyce jest sprawdzenie poprawności połączeń elektrycznych. Upewnij się, że wszystkie przewody są odpowiednio podłączone i nie ma luzów ani uszkodzeń. Warto również przeprowadzać pomiary napięcia i prądu, aby upewnić się, że silnik działa w optymalnych warunkach. W przypadku wykrycia jakichkolwiek nieprawidłowości, należy natychmiast podjąć działania naprawcze.
Innym ważnym aspektem diagnostyki jest obserwacja pracy silnika. Niepokojące dźwięki, wibracje lub przegrzewanie się mogą wskazywać na problemy, które wymagają interwencji. W przypadku poważniejszych usterek, warto skonsultować się z profesjonalnym elektrykiem lub serwisem technicznym, który pomoże w diagnozowaniu i naprawie problemów. Regularne przeglądy i konserwacja silnika są kluczowe dla jego długotrwałej i efektywnej pracy.
| Problem | Możliwe przyczyny | Rozwiązanie |
| Silnik się nie uruchamia | Uszkodzone połączenia, brak zasilania | Sprawdź połączenia i zasilanie |
| Silnik przegrzewa się | Przeciążenie, niewłaściwe chłodzenie | Zmniejsz obciążenie, popraw wentylację |
| Niezwykłe dźwięki | Luźne elementy, uszkodzenia | Sprawdź mocowanie i stan komponentów |
Jak optymalizować pracę silnika po przeróbce dla lepszej efektywności
Po przeróbce silnika trójfazowego na jednofazowy, ważne jest nie tylko zapewnienie jego poprawnego działania, ale także optymalizacja wydajności. Jednym z kluczowych aspektów jest dostosowanie parametrów pracy silnika do specyficznych warunków użytkowania. Można to osiągnąć poprzez zastosowanie regulatorów prędkości obrotowej, które pozwalają na precyzyjne zarządzanie mocą i momentem obrotowym w zależności od aktualnych potrzeb. Dzięki temu silnik nie tylko działa efektywniej, ale także zużywa mniej energii, co przekłada się na niższe koszty eksploatacji.Warto również rozważyć monitorowanie stanu silnika za pomocą nowoczesnych technologii, takich jak czujniki IoT (Internet of Things). Dzięki nim można na bieżąco śledzić parametry pracy silnika, takie jak temperatura, wibracje czy zużycie energii. Takie podejście pozwala na szybką reakcję w przypadku wykrycia nieprawidłowości i zapobiega poważnym awariom, co jest kluczowe dla długotrwałej i efektywnej pracy silnika. W przyszłości, integracja takich rozwiązań z systemami zarządzania energią w budynkach czy zakładach przemysłowych stanie się standardem, co przyczyni się do dalszej poprawy efektywności energetycznej.
