W artykule omówimy, jak prawidłowo dobrać kondensator do silnika trójfazowego, zwracając uwagę na najważniejsze aspekty oraz typowe błędy, które mogą wystąpić podczas tego procesu. Dzięki temu każdy użytkownik będzie w stanie zrozumieć, jak dokonać właściwego wyboru, aby zapewnić sobie bezpieczne i efektywne działanie silnika.
Najważniejsze informacje:
- Kondensator jest niezbędny do podłączenia silnika trójfazowego do zasilania jednofazowego 230V.
- Typy kondensatorów: rozruchowe i robocze, z pojemnością od 10 do 100 µF.
- Wzory do obliczania pojemności kondensatora: $$C_B = 70 \times P \text{ [kW]}$$ oraz $$C = (60 \div 70) \times P \text{ [kW]}$$.
- Napięcie robocze kondensatora powinno być co najmniej 1,5 razy wyższe niż napięcie zasilania.
- Podłączenie silnika w trójkąt jest kluczowe dla jego poprawnego działania.
- Użycie niewłaściwego kondensatora może prowadzić do przegrzewania silnika i utraty mocy.
Jak dobrać odpowiedni kondensator do silnika 3 fazowego 230V
Wybór odpowiedniego kondensatora do silnika trójfazowego zasilanego z jednofazowego źródła 230V jest kluczowy dla jego prawidłowego działania. Kondensator pełni istotną rolę, ponieważ zastępuje pole wirujące generowane przez trzy fazy, co umożliwia silnikowi efektywne funkcjonowanie. Ważne jest, aby zrozumieć, że niewłaściwy dobór kondensatora może prowadzić do problemów, takich jak przegrzewanie silnika, utrata mocy czy niewłaściwe działanie urządzenia.
Podczas wyboru kondensatora należy zwrócić uwagę na kilka kluczowych czynników. Przede wszystkim, pojemność kondensatora powinna być dostosowana do mocy silnika. Wartości pojemności kondensatorów stosowanych w silnikach trójfazowych zazwyczaj mieszczą się w zakresie od 10 do 100 µF. Należy także upewnić się, że napięcie robocze kondensatora jest co najmniej 1,5 razy wyższe niż napięcie zasilania, co zapewnia jego bezpieczeństwo i efektywność działania.
Rodzaje kondensatorów i ich zastosowanie w silnikach
W kontekście silników trójfazowych, istnieją dwa główne typy kondensatorów: kondensatory rozruchowe i kondensatory robocze. Kondensatory rozruchowe są używane do uruchamiania silnika, zapewniając dodatkowe pole wirujące w momencie startu. Z kolei kondensatory robocze są stosowane w czasie normalnej pracy silnika, aby utrzymać jego wydajność. Każdy z tych typów kondensatorów ma swoje specyficzne zastosowanie i jest kluczowy dla prawidłowego funkcjonowania silnika.
Przykładowe kondensatory to: kondensator rozruchowy 50 µF, 450 V AC (Schneider Electric) oraz kondensator roboczy 20 µF, 250 V AC (Capacitor Co.). Wartości pojemności i napięcia roboczego mogą się różnić w zależności od producenta, dlatego zawsze warto sprawdzić dokumentację techniczną konkretnego silnika przed dokonaniem wyboru.
| Typ kondensatora | Pojemność | Napięcie robocze | Producent |
| Kondensator rozruchowy | 50 µF | 450 V AC | Schneider Electric |
| Kondensator roboczy | 20 µF | 250 V AC | Capacitor Co. |
Wzory do obliczania pojemności kondensatora dla silnika
Aby właściwie dobrać kondensator do silnika trójfazowego, należy skorzystać z odpowiednich wzorów obliczeniowych. Najczęściej stosowanym wzorem jest: $$C_B = 70 \times P \text{ [kW]}$$, gdzie $$C_B$$ to pojemność kondensatora w mikrofaradach, a $$P$$ to moc silnika w kilowatach. Dzięki temu wzorowi można szybko określić, jaka pojemność kondensatora będzie odpowiednia dla danego silnika. Na przykład, dla silnika o mocy 2 kW, wymagany kondensator powinien mieć pojemność 140 µF.
Innym użytecznym wzorem jest: $$C = (60 \div 70) \times P \text{ [kW]}$$, który również umożliwia dobór odpowiedniej pojemności. Oba wzory są praktyczne i pozwalają na łatwe oszacowanie wartości kondensatora, co jest kluczowe dla zapewnienia prawidłowego działania silnika. Warto zawsze zwracać uwagę na dokumentację techniczną silnika, aby upewnić się, że wybrany kondensator spełnia jego wymagania.
Dlaczego kondensatory niebiegunowe są kluczowe dla silnika
Kondensatory niebiegunowe są niezwykle istotne w zastosowaniach silników trójfazowych, ponieważ nie mają one określonej polaryzacji, co oznacza, że mogą być używane w obu kierunkach. To sprawia, że są one bardziej uniwersalne i mniej podatne na uszkodzenia w przypadku niewłaściwego podłączenia. Użycie kondensatorów biegunowych w takich aplikacjach może prowadzić do poważnych problemów, takich jak ich przegrzewanie, a nawet uszkodzenie silnika.
Właściwy dobór kondensatorów niebiegunowych jest kluczowy, ponieważ zapewniają one stabilne działanie silnika oraz jego efektywność. Kondensatory te są w stanie pracować w trudnych warunkach, co czyni je idealnym rozwiązaniem dla silników trójfazowych. Warto zatem zawsze wybierać kondensatory niebiegunowe, aby uniknąć potencjalnych problemów związanych z ich niewłaściwym zastosowaniem.
Bezpieczeństwo przy instalacji kondensatora w silniku
Podczas instalacji kondensatora w silniku trójfazowym, należy przestrzegać kilku kluczowych zasad bezpieczeństwa. Przede wszystkim, przed rozpoczęciem pracy, należy odłączyć zasilanie, aby uniknąć porażenia prądem. Ważne jest również, aby upewnić się, że kondensator jest odpowiednio dobrany do parametrów silnika oraz że jego napięcie robocze jest co najmniej 1,5 razy wyższe niż napięcie zasilania.

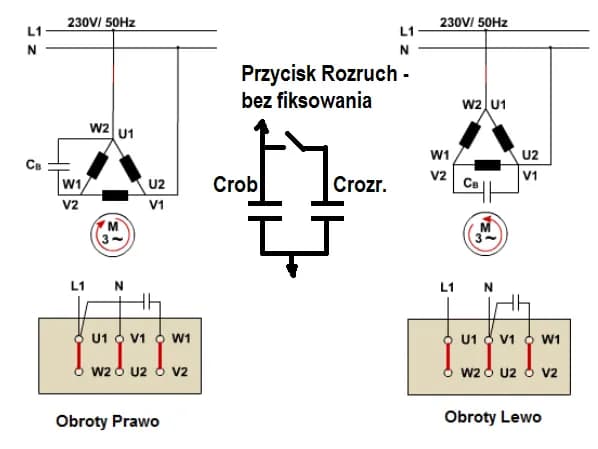

Innym istotnym aspektem jest prawidłowe podłączenie kondensatora. Należy pamiętać, aby kondensator był podłączony między zaciskami W1 i V1 silnika. Warto również unikać używania kondensatorów elektrolitycznych, które mogą nie być odpowiednie w tym przypadku. Przestrzeganie tych zasad pomoże zapewnić długotrwałe i bezawaryjne działanie silnika oraz zminimalizuje ryzyko awarii.
Częste błędy przy doborze kondensatora do silnika 3 fazowego
Wybór kondensatora do silnika trójfazowego może być wyzwaniem, a wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwe określenie pojemności kondensatora. Wiele osób opiera się na ogólnych założeniach zamiast korzystać z konkretnych wzorów obliczeniowych, co może skutkować zbyt małą lub zbyt dużą pojemnością. Takie błędy mogą prowadzić do obniżenia efektywności silnika, a w skrajnych przypadkach do jego uszkodzenia.
Innym powszechnym problemem jest niedostateczne zwracanie uwagi na napięcie robocze kondensatora. Użytkownicy często wybierają kondensatory o napięciu roboczym zbyt niskim w stosunku do wymagań silnika, co może prowadzić do ich przegrzewania i awarii. Ponadto, niewłaściwe podłączenie kondensatora do silnika, na przykład przez błędne podłączenie faz, również może skutkować poważnymi problemami. Dlatego tak ważne jest, aby dokładnie sprawdzić wszystkie parametry przed dokonaniem wyboru.
Jak unikać przegrzewania silnika przez niewłaściwy kondensator
Niewłaściwy dobór kondensatora może prowadzić do przegrzewania silnika, co znacząco wpływa na jego wydajność i żywotność. Kiedy kondensator ma zbyt małą pojemność, silnik nie otrzymuje wystarczającej energii do uruchomienia, co powoduje jego przeciążenie. Z drugiej strony, zbyt duża pojemność kondensatora może prowadzić do nadmiernego momentu obrotowego, co również obciąża silnik. W obu przypadkach, przegrzewanie silnika może prowadzić do jego uszkodzenia i kosztownych napraw. Dlatego kluczowe jest, aby dobierać kondensatory zgodnie z wymaganiami silnika, co pozwoli uniknąć problemów z jego przegrzewaniem.
Jakie są skutki błędnego doboru pojemności kondensatora
Błędny dobór pojemności kondensatora do silnika trójfazowego może prowadzić do wielu negatywnych konsekwencji. Po pierwsze, zbyt mała pojemność może skutkować niewystarczającą mocą podczas rozruchu, co może prowadzić do zacięcia się silnika lub jego nieprawidłowego działania. Silnik może nie osiągnąć wymaganej prędkości obrotowej, co wpływa na jego wydajność i prowadzi do strat energetycznych.
Z drugiej strony, zbyt duża pojemność kondensatora może powodować przegrzewanie silnika, co z kolei może prowadzić do uszkodzenia uzwojeń lub innych elementów. W obu przypadkach, niewłaściwy dobór kondensatora może także wpłynąć na żywotność silnika, zwiększając ryzyko awarii i kosztownych napraw. Dlatego tak ważne jest, aby dokładnie obliczyć wymagania pojemnościowe kondensatora, zgodnie z parametrami silnika.
Czytaj więcej: Jaki akumulator do silnika zaburtowego - uniknij kosztownych błędów
Jak zwiększyć efektywność silnika 3 fazowego dzięki kondensatorom
Aby maksymalizować efektywność silnika trójfazowego, warto rozważyć zastosowanie kondensatorów inteligentnych lub automatycznych, które dostosowują swoją pojemność w zależności od obciążenia silnika. Takie kondensatory mogą automatycznie regulować swoją wartość pojemności, co pozwala na optymalne dopasowanie do zmieniających się warunków pracy. Dzięki temu silnik może pracować z wyższą wydajnością i mniejszym zużyciem energii, co przekłada się na oszczędności w kosztach eksploatacji.
Dodatkowo, warto rozważyć regularne monitorowanie stanu kondensatorów oraz całego układu elektrycznego. Wykorzystanie nowoczesnych technologii, takich jak czujniki i systemy zarządzania energią, pozwala na wczesne wykrywanie problemów związanych z kondensatorami. Dzięki temu można uniknąć awarii silnika i zminimalizować przestoje w produkcji, co jest kluczowe dla efektywności operacyjnej w przemyśle.
