Układ recyrkulacji spalin potrafi być prosty w teorii i kłopotliwy w praktyce, bo składa się z kilku elementów pracujących w wysokiej temperaturze i pod dużym obciążeniem. Poniżej rozkładam go na części pierwsze: od zaworu i chłodnicy, przez przewody i sterowanie, aż po objawy awarii, diagnostykę oraz sens wymiany poszczególnych podzespołów.
Najważniejsze informacje o układzie recyrkulacji spalin i jego częściach
- Układ obniża temperaturę spalania, a tym samym ogranicza emisję tlenków azotu.
- Najważniejsze elementy to zawór, chłodnica spalin, przewody, uszczelki, sterowanie podciśnieniowe lub elektryczne oraz czujniki.
- W dieslu układ bywa bardziej rozbudowany niż w benzynie i częściej pracuje z chłodnicą spalin.
- Najczęstszy problem to nagar, który blokuje przepływ albo rozszczelnia cały układ.
- Przy usterce nie zaczynam od wymiany całego modułu, tylko od diagnostyki, oględzin i sprawdzenia szczelności.
Jak działa układ recyrkulacji spalin i po co go stosuje

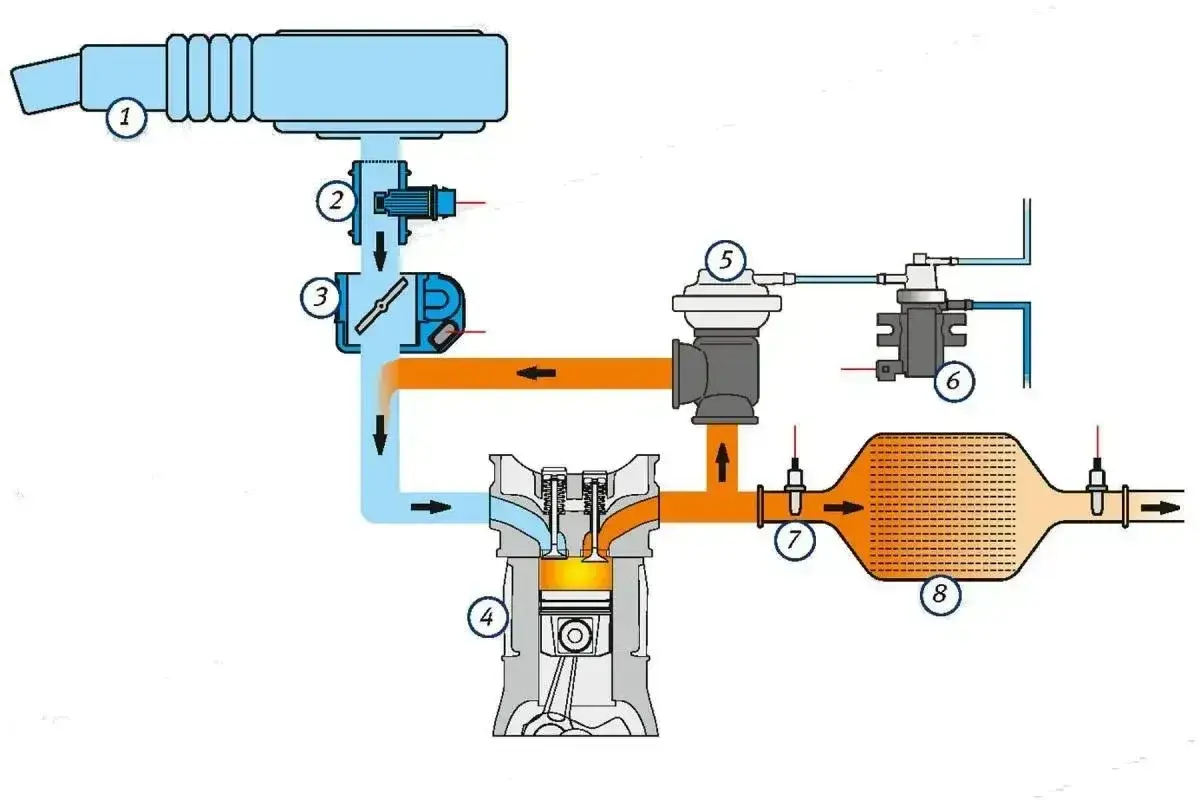

W praktyce układ recyrkulacji spalin ma jedno zadanie: zbić temperaturę spalania, bo to właśnie przy wysokiej temperaturze powstaje najwięcej tlenków azotu. Część spalin wraca więc do dolotu, miesza się ze świeżym powietrzem i ogranicza ilość tlenu w cylindrze. Spalanie staje się spokojniejsze, a emisja NOx spada.
W silnikach Diesla taki układ potrafi pracować z bardzo dużym udziałem spalin, a w benzynie zwykle działa łagodniej i przy częściowym obciążeniu może nawet pomóc zmniejszyć zużycie paliwa. W zależności od konstrukcji recyrkulacja może być wewnętrzna albo zewnętrzna; ta druga wykorzystuje dodatkowy kanał między wydechem a dolotem oraz zawór sterujący. Dla kierowcy ważne jest jedno: im lepiej dobrany i sprawny układ, tym mniej problemów z emisją, kulturą pracy i nagarem w dolocie. Po tym warto już zejść z poziomu teorii na konkretne części, bo to one decydują o trwałości całego rozwiązania.
Z jakich części składa się układ EGR
Największy błąd, jaki widzę przy diagnozie, to traktowanie tego układu jak jednego elementu. W rzeczywistości składa się on z kilku części, które mogą zużyć się osobno i dawać podobne objawy. Jedna nieszczelność albo jeden zapieczony mechanizm wystarczy, żeby sterownik zaczął zgłaszać błąd i obcinał osiągi.
| Część | Za co odpowiada | Co psuje się najczęściej | Co zauważa kierowca |
|---|---|---|---|
| Zawór EGR | Dawkowanie spalin wracających do dolotu | Nagar, zacięcie, zużyty napęd, nieszczelność membrany | Spadek mocy, nierówna praca, check engine |
| Chłodnica spalin | Obniża temperaturę recyrkulowanych gazów | Zapychanie sadzą, pęknięcie, przeciek płynu chłodzącego | Ubytek płynu, przegrzewanie, biały dym, błędy przepływu |
| Przewody i kanały | Transport spalin między wydechem a dolotem | Osad, korozja, pęknięcia, nieszczelne połączenia | Syczenie, spadek ciśnienia doładowania, błędy przepływu |
| Uszczelki i obejmy | Utrzymują szczelność połączeń | Przepalenie, spłaszczenie, rozszczelnienie po demontażu | Ślady sadzy, świst, zapach spalin w komorze |
| Sterowanie podciśnieniowe lub elektryczne | Otwiera i zamyka zawór w odpowiednim momencie | Uszkodzony elektrozawór, sparciałe wężyki, padnięty siłownik | Brak reakcji zaworu, tryb awaryjny, niestabilna praca |
| Czujniki położenia, temperatury, MAF i MAP | Podają sterownikowi informację zwrotną | Zabrudzenie, zły odczyt, przerwany sygnał | Fałszywe błędy, szarpanie, zbyt mały lub zbyt duży przepływ |
W dieslu różnica między układem wysokiego i niskiego ciśnienia ma duże znaczenie. Wersja wysokociśnieniowa pobiera spaliny przed filtrem cząstek stałych, więc trafia tam więcej sadzy, ale reakcja bywa szybsza. Wersja niskociśnieniowa bierze spaliny już po DPF, więc gaz jest czyściejszy, ale trasa przepływu i sterowanie są zwykle bardziej złożone. Tę różnicę warto zapamiętać, bo od niej zależy zarówno typ awarii, jak i koszt naprawy. Skoro już wiadomo, z czego układ się składa, czas przejść do tego, po czym rozpoznać, że któraś część zaczyna się kończyć.
Po czym poznać, że jedna z części zaczyna szwankować
Objawy awarii potrafią być mylące, bo uszkodzony zawór, zapchana chłodnica i nieszczelny przewód często dają podobny efekt końcowy. Ja zawsze patrzę na to szerzej, a nie tylko na jeden błąd zapisany w sterowniku. Ten sam problem może wynikać z nagaru, zacięcia mechanizmu albo z uszkodzonego czujnika, który podaje złą informację zwrotną.
| Objaw | Najbardziej podejrzane części | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Check engine i błąd przepływu spalin | Zawór, czujnik położenia, sterowanie | Odczyt błędów, test aktywacyjny, ruch zaworu |
| Nierówne obroty, gaśnięcie, szarpanie | Zawór zacięty w pozycji otwartej, nieszczelność dolotu | Oględziny kanałów, podciśnienia i połączeń |
| Spadek mocy i ospałe przyspieszanie | Zawór zamknięty, chłodnica zapchana, zły odczyt MAF/MAP | Przepływ spalin, parametry z czujników, stan dolotu |
| Stukanie przy przyspieszaniu | Zawór nie otwiera się wtedy, kiedy powinien | Sprawdzenie pracy pod obciążeniem i temperatury spalania |
| Ubytek płynu chłodniczego lub biały dym | Chłodnica spalin | Szczelność chłodnicy, ślady płynu, ciśnienie w układzie |
| Syczenie, świst, sadza wokół połączeń | Uszczelki, obejmy, przewody | Oględziny przy pracującym silniku i po rozgrzaniu |
W pamięci sterownika często pojawia się kod typu P0401, czyli zbyt mały przepływ w układzie recyrkulacji spalin. To dobry trop, ale nie wyrok. Z takiego błędu nie wynika jeszcze, czy winny jest sam zawór, chłodnica, zapchany kanał, a może tylko nieszczelny wężyk podciśnienia. Po takim objawie warto już przejść do pytania, kiedy czyszczenie ma sens, a kiedy szkoda czasu na półśrodki.
Kiedy czyszczenie wystarczy, a kiedy trzeba wymienić element
Ja przy takich usterkach zaczynam od demontażu i oceny stanu osadów. Jeśli problemem jest głównie nagar, a mechanika jeszcze pracuje płynnie, czyszczenie ma sens. Jeśli zawór ma luzy, napęd nie reaguje, membrana jest pęknięta albo chłodnica cieknie, czyszczenie daje tylko krótką ulgę i zwykle kończy się powrotem problemu.
- Najpierw odczytuję błędy i parametry rzeczywiste, żeby nie strzelać częściami na ślepo.
- Następnie sprawdzam kanały, wężyki, obejmy i wtyczki, bo nieszczelność potrafi udawać uszkodzony zawór.
- Potem oceniam ilość nagaru w zaworze i w chłodnicy spalin.
- Jeśli układ jest zabrudzony, ale nieuszkodzony mechanicznie, czyszczenie zwykle jest rozsądnym ruchem.
- Po montażu zakładam nowe uszczelki, a przy chłodnicy odpowietrzam układ chłodzenia i wykonuję adaptację zaworu diagnostyką.
Orientacyjnie czyszczenie zaworu w Polsce najczęściej zamyka się w przedziale 200-600 zł, a przy trudniejszym dostępie może być wyraźnie droższe. Wymiana całego elementu to już inna skala, bo dochodzi cena części, robocizna i czas potrzebny na demontaż osprzętu. Na tym etapie nie opłaca się myśleć skrótem, bo źle dobrana naprawa wraca szybciej, niż kierowca zdąży odczuć poprawę. Dlatego następny krok to właściwy dobór części do konkretnego auta.
Jak dobrać właściwą część i ile to zwykle kosztuje
Ten sam model samochodu potrafi mieć kilka wersji układu recyrkulacji spalin zależnie od silnika, normy emisji, rocznika i typu sterowania. Dlatego przy zakupie patrzę przede wszystkim na numer VIN, kod silnika i typ układu, a dopiero potem na samą nazwę części. To oszczędza czas, zwroty i nerwy po montażu.
| Element | Typowy zakres cen w Polsce | Na co uważać przy zakupie |
|---|---|---|
| Zawór EGR | Około 250-1 200 zł za aftermarket, 1 200-3 400 zł za OE lub mocniejszy premium | Typ napędu, liczba pinów, zgodność z kodem silnika |
| Chłodnica spalin | Zwykle 180-900 zł za zamiennik, około 1 000-2 500 zł za część OE lub premium | Wersja z obejściem, z zaworem, z uszczelnieniem lub bez |
| Uszczelki i zestawy montażowe | Około 20-120 zł | Materiał, grubość, kompletność zestawu |
| Elektrozawór lub sterowanie podciśnieniem | Około 80-300 zł | Kompatybilność z układem i wtyczką |
| Czujnik położenia, temperatury lub czujniki współpracujące | Około 150-600 zł | Zakres sygnału, rodzaj złącza, adaptacja po montażu |
Jeśli chodzi o samą robociznę, różnice są spore, bo wszystko zależy od dostępu. W prostszym silniku benzynowym wymiana bywa szybka, ale w dieslu z chłodnicą, kolektorem i dodatkowym osprzętem rachunek rośnie. W praktyce całkowity koszt naprawy może zaczynać się od kilkuset złotych, a przy bardziej złożonych wersjach układu spokojnie przekraczać kilka tysięcy. Najbezpieczniej kupować część dopiero po potwierdzeniu numeru i wersji układu, bo tu jeden detal robi różnicę. Gdy już część jest dobrana, zostaje jeszcze jedno pytanie: co sprawdzić przy okazji, żeby problem nie wrócił po miesiącu.
Co sprawdzam przy okazji, żeby problem nie wrócił
Jeżeli układ zabrudził się raz, zwykle nie był winny tylko jeden element. Nagromadzony sadzowy osad często pokazuje, że w silniku dzieje się coś więcej: od problemów z dolotem, przez słabszą pracę turbiny, aż po złą kondycję oleju albo odmy. Z tego powodu po naprawie patrzę szerzej, bo samo skasowanie błędu niczego nie rozwiązuje.
- sprawdzam kolektor dolotowy i kanały, bo tam nagar lubi wracać najszybciej,
- oglądam DPF i katalizator, bo nadmiar sadzy potrafi przeciążać cały układ,
- kontroluję turbo i przewody ciśnieniowe, bo nieszczelność zaburza pracę recyrkulacji,
- weryfikuję MAF i MAP, bo błędny pomiar powietrza potrafi imitować awarię zaworu,
- sprawdzam stan filtra powietrza, odmy i jakości oleju, bo to one często decydują o tempie ponownego zabrudzenia.
Najlepsza naprawa układu recyrkulacji spalin to nie ta najdroższa, tylko ta dobrze zdiagnozowana. Jeśli zawór jest tylko zabrudzony, czyszczenie ma sens. Jeśli chłodnica cieknie albo siłownik nie pracuje, wymiana jest rozsądniejsza. Gdy patrzy się na cały układ, a nie na jedną część, EGR przestaje być źródłem zgadywania, a zaczyna być po prostu kolejnym elementem, który da się naprawić bez zbędnych kosztów.
