W silniku taki sensor odpowiada za precyzyjne zgranie wtrysku, zapłonu i pracy faz rozrządu. Gdy zaczyna przekłamywać, auto rzadko psuje się spektakularnie od razu, ale pojawiają się trudny rozruch, nierówna praca i błędy w sterowniku, które łatwo pomylić z czymś innym. W tym tekście wyjaśniam, jak działa czujnik położenia wałka rozrządu, po czym poznać usterkę, jak ją sprawdzić i ile realnie kosztuje naprawa.
Najważniejsze rzeczy, które trzeba wiedzieć o tym elemencie
- Sensor przekazuje sterownikowi silnika informację o położeniu wałka, żeby ECU mogło dobrać moment wtrysku i zapłonu.
- Najczęstsze objawy to trudny rozruch, falujące obroty, spadek mocy, zapalona kontrolka silnika i tryb awaryjny.
- Nie każda usterka oznacza uszkodzony element: winna bywa wiązka, wtyczka, olej na końcówce albo rozjechany rozrząd.
- Diagnozę zaczynam od odczytu błędów OBD, oględzin złącza i sprawdzenia zasilania, a dopiero potem sięgam po oscyloskop.
- W Polsce sam element zwykle kosztuje mniej więcej 70-350 zł, a robocizna najczęściej 100-300+ zł, zależnie od dostępu.
Jak ten sensor pomaga silnikowi pracować równo
Najprościej mówiąc, to „oko” sterownika, które mówi mu, w jakiej fazie pracy znajduje się wałek rozrządu. Dzięki temu ECU wie, kiedy otwierają się zawory i który cylinder jest gotowy na wtrysk paliwa albo zapłon. Bez tej informacji silnik potrafi jeszcze pracować, ale już nie tak precyzyjnie, a czasem przechodzi w strategię awaryjną.
W nowoczesnych autach spotyka się kilka rozwiązań. Najczęściej serwisowo liczy się nie tyle nazwa czujnika, ile to, jakiego sygnału oczekuje sterownik i jak czyta koło sygnałowe na wałku. W praktyce sprowadza się to do trzech popularnych wariantów:
| Typ sensora | Jak działa | Gdzie spotykam go najczęściej | Co jest ważne przy diagnozie |
|---|---|---|---|
| Indukcyjny | Wytwarza sygnał pod wpływem zmiany pola magnetycznego | Starsze konstrukcje i część prostszych jednostek | Sprawdza się sygnał zmienny, a nie tylko zasilanie |
| Halla | Potrzebuje zasilania i podaje sygnał cyfrowy | Wiele nowszych silników benzynowych i diesla | Trzeba skontrolować 5 V lub 12 V, masę i przebieg sygnału |
| MRE | Wersja półprzewodnikowa o wysokiej odporności i czułości | Nowocześniejsze układy i części OE | Liczy się czystość końcówki i prawidłowy odstęp od koła sygnałowego |
Jeżeli ktoś chce zrozumieć objawy, musi najpierw wiedzieć, że ten element nie „robi” mocy sam z siebie. On tylko dostarcza danych. To ważne rozróżnienie, bo od razu kieruje uwagę nie tylko na sam czujnik, ale też na wszystko, co może zakłócić sygnał. Skoro już wiadomo, jak działa, łatwo przejść do tego, po czym kierowca rozpoznaje problem w codziennej jeździe.
Po czym rozpoznaję jego awarię w praktyce
W warsztacie najczęściej widzę, że usterka zaczyna się niepozornie. Silnik dłużej kręci, szczególnie na zimno albo po krótkim postoju, obroty falują na biegu jałowym, a przy mocniejszym gazie auto reaguje ospale. Czasem dochodzi jeszcze szarpanie przy przyspieszaniu i wrażenie, że jednostka „gubi” moment w losowych chwilach.
Do tego dochodzi kontrolka silnika i kody błędów zapisane w sterowniku. Najczęściej pojawiają się wpisy związane z obwodem czujnika wałka, jego sygnałem lub korelacją z czujnikiem wału korbowego. W praktyce nie przywiązuje się ślepo do jednego numeru, bo ten sam problem potrafi wygenerować kilka kodów, a najpopularniejsze to te z grupy P0340–P0349 oraz błąd synchronizacji, taki jak P0016.
Objawy, które naprawdę powinny zapalić lampkę ostrzegawczą, wyglądają zwykle tak:
- trudny rozruch albo brak możliwości uruchomienia silnika,
- nierówna praca na biegu jałowym,
- spadek mocy i ospała reakcja na gaz,
- gaśnięcie po rozgrzaniu albo tuż po odpaleniu,
- tryb awaryjny i wyraźnie większe spalanie,
- kontrolka silnika, czasem świecąca stale, czasem migająca.
Jazdę z taką usterką da się czasem kontynuować do najbliższego serwisu, ale nie traktowałbym tego jako stanu do odkładania „na później”. Jeśli sterownik zaczyna gubić synchronizację, silnik może gaśnieć bez ostrzeżenia, a to już robi realną różnicę w bezpieczeństwie. Następny krok jest ważny, bo podobny zestaw objawów potrafi dać kilka innych elementów.
Dlaczego sam element nie zawsze jest winny
To jest miejsce, w którym wiele diagnoz się wykłada. Kierowca widzi błąd czujnika, mechanik wymienia czujnik, a po kilku dniach problem wraca. Najczęściej nie dlatego, że część była „zła”, tylko dlatego, że źródło usterki siedzi obok.
Najbardziej podejrzane rzeczy, które sprawdzam po kolei, to:
- uszkodzona lub zaśniedziała wtyczka,
- przerwany przewód albo słaba masa,
- olej, opiłki metalu lub nagar na końcówce sensora,
- zły odstęp między czujnikiem a kołem sygnałowym,
- przestawiony rozrząd, rozciągnięty łańcuch albo zużyty napinacz,
- uszkodzone koło sygnałowe,
- problemy z drugim czujnikiem, czyli tym od wału korbowego,
- rzadziej: sam sterownik silnika.
Żeby to uporządkować, patrzę na objaw i od razu zadaję sobie pytanie, czy to bardziej problem elektryczny, czy mechaniczny. W tym pomaga proste zestawienie:
| Co widzę | Na co patrzę w pierwszej kolejności | Dlaczego to ma sens |
|---|---|---|
| Błąd wraca od razu po skasowaniu | Wiązka, zasilanie, masa, wtyczka | Uszkodzenie elektryczne zwykle daje szybki powrót kodu |
| Problem pojawia się po rozgrzaniu | Czujnik, przewody, luźne połączenie, pęknięcie wewnętrzne | Wysoka temperatura potrafi ujawniać słabe punkty |
| Błąd korelacji z wałem | Rozrząd, napinacz, koła sygnałowe | To często nie jest awaria samego sensora, tylko rozjechana synchronizacja |
| Auto szarpie, ale nie gaśnie | Sygnał czujnika i jego zakłócenia | Sterownik ma jeszcze dane, ale są one niestabilne |
Właśnie dlatego nie lubię diagnozy „na skróty”. Jeśli ktoś wymienia część bez sprawdzenia tła, bardzo łatwo przepalić pieniądze i czas. Gdy wiesz już, co jeszcze potrafi udawać awarię, można przejść do sensownego sprawdzenia bez zgadywania.
Jak sprawdzam go bez zgadywania
Najpierw robię rzecz banalną, ale bardzo skuteczną: odczytuję błędy i parametry bieżące z OBD. Sam kod nie mówi wszystkiego, ale już pokazuje, czy sterownik widzi brak sygnału, zakłócenia, czy problem z korelacją. To dobry punkt startu, bo od razu zawęża obszar poszukiwań.
- Oglądam wtyczkę, przewody i okolice samego sensora. Szukam oleju, korozji, pęknięć, przetarć i luźnych pinów.
- Sprawdzam zasilanie i masę. W czujnikach Halla i MRE to konieczne, bo bez tego nie ma prawidłowego sygnału.
- Weryfikuję sygnał wyjściowy. Najlepiej robić to oscyloskopem, bo wtedy widać nie tylko obecność sygnału, ale też jego stabilność.
- Porównuję odczyt z temperaturą pracy. Jeżeli problem pojawia się dopiero po nagrzaniu, podejrzewam usterkę, która „otwiera się” pod wpływem ciepła.
- Jeśli kod dotyczy korelacji, sprawdzam mechanikę rozrządu, a nie tylko elektronikę.
Ważna uwaga praktyczna: przy czujnikach Halla nie testuje się ich omomierzem tak, jak starego rezystora. Taki test bywa po prostu mylący, a czasem może zaszkodzić samej diagnostyce. Przy elementach indukcyjnych da się zrobić więcej pomiarów rezystancji, ale i tak sam multimetr rzadko daje pełny obraz. Dlatego oscyloskop lub porządny tester warsztatowy robi różnicę.
Jeżeli nie mam oscyloskopu pod ręką, nie wymyślam diagnozy z objawów. Wtedy lepiej zlecić sprawdzenie warsztatowi, niż kupić część w ciemno. To prowadzi już do pieniędzy, a właśnie tam najczęściej pojawia się najwięcej pytań.
Ile kosztuje naprawa i kiedy wymiana ma sens
Koszt zależy głównie od marki auta, dostępu do elementu i tego, czy problem dotyczy samego sensora, czy także wiązki albo rozrządu. W samochodach, gdzie czujnik siedzi na wierzchu głowicy, sprawa bywa szybka. W innych trzeba demontować osprzęt, a wtedy robocizna rośnie szybciej niż cena samej części.
| Pozycja | Typowy koszt w Polsce | Kiedy to się zmienia |
|---|---|---|
| Nowy zamiennik | około 70-180 zł | Przy prostych konstrukcjach i popularnych modelach |
| Część OE / markowa | około 180-350 zł | W nowszych autach, dieslach i modelach z gorszym dostępem |
| Diagnostyka komputerowa | około 100-200 zł | Gdy trzeba wejść głębiej w logi i oscyloskop |
| Robocizna | około 100-300+ zł | Jeśli sensor jest schowany pod osprzętem albo wymaga demontażu kilku elementów |
| Całość | najczęściej 250-650 zł | Przy prostej wymianie i bez dodatkowych niespodzianek |
Jeśli po wymianie błąd wraca, zwykle nie ma sensu wymieniać tej samej części drugi raz bez sprawdzenia rozrządu i instalacji. To właśnie ten moment, w którym „taniej” kończy się drożej. W praktyce bardziej opłaca się dołożyć do lepszej diagnozy niż kupować trzeci sensor. Kolejny krok to dobór właściwej części, bo tutaj też łatwo popełnić kosztowny błąd.
Jak dobrać część i nie wrócić do tego samego błędu

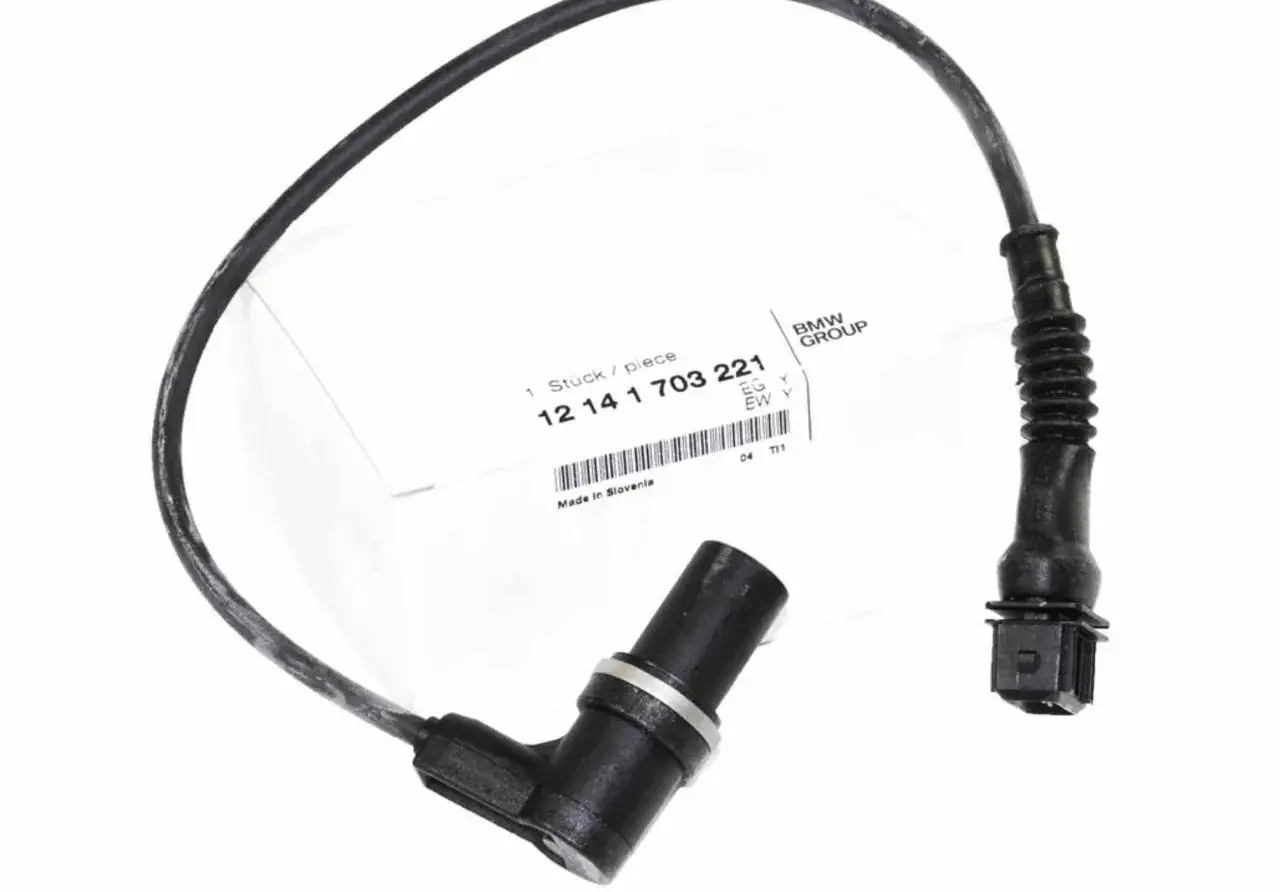

Ja zawsze zaczynam od numeru OEM albo dokładnego numeru z katalogu części. Sama nazwa modelu auta nie wystarcza, bo w jednej wersji silnika może siedzieć kilka wariantów sensora, różniących się wtyczką, długością przewodu, kształtem obudowy albo sposobem mocowania. To pozornie drobiazgi, ale w praktyce przesądzają o powodzeniu wymiany.
- Sprawdź numer części, a nie tylko opis „do danego modelu”.
- Porównaj wtyczkę, liczbę pinów i długość przewodu.
- Ustal, czy auto ma sensor Halla, indukcyjny czy MRE.
- Oceń stan uszczelki i gniazda montażowego, zanim wkręcisz nowy element.
- Nie montuj używanego sensora tylko dlatego, że jest „tani i oryginalny”.
- Po montażu skasuj błędy i zrób jazdę próbną, najlepiej w warunkach, w których problem wcześniej się pojawiał.
Bardzo ważny jest też sam montaż. Jeżeli końcówka czujnika ma pracować z bardzo małym odstępem od koła sygnałowego, nie może dotykać zabrudzeń ani być wkręcona „na siłę”. Zbyt mały lub zbyt duży odstęp potrafi zepsuć odczyt równie skutecznie jak uszkodzony element. Właśnie dlatego ostatnia rzecz, na którą patrzę, to nie sam kod błędu, tylko cały kontekst pracy silnika.
Co robię na końcu, żeby nie wymieniać czujnika dwa razy
Najwięcej oszczędza mi prosta zasada: najpierw potwierdzam sygnał, potem wymieniam część. W autach z powtarzającym się błędem po rozgrzaniu często okazuje się, że winny jest przewód, który traci ciągłość dopiero pod obciążeniem termicznym. W samochodach po naprawie rozrządu z kolei częściej trafia się problem mechaniczny, a nie sam sensor.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie oceniaj tego elementu wyłącznie po zachowaniu auta na postoju. Najbardziej miarodajne są trzy rzeczy razem - błędy w sterowniku, sygnał z pomiaru i zachowanie silnika po rozgrzaniu. Gdy te trzy elementy układają się w jedną historię, diagnoza przestaje być zgadywaniem, a staje się normalną pracą warsztatową.
Dla kierowcy oznacza to jedno: przy problemach z rozruchem, falowaniem obrotów albo gaśnięciem warto zacząć od prostego odczytu błędów i oględzin wiązki, a dopiero potem kupować części. Taki porządek zwykle oszczędza pieniądze i nerwy.
